TP 2 réseau

Team

Raphaël, Ethan, Antonin

Sommaire

• Partie 1
• Partie 2
  • Exercice 1
  • Exercice 2
  • Exercice 3
  • Exercice 4
  • Exercice 5

---

Partie 1

Configuration de deux VM chez Ethan (Cynosure, Mikoshi)

Machine	Cynosure	Mikoshi
IPAdress	192.168.1.87	192.168.1.42
Mask	255.255.255.0	255.255.255.0

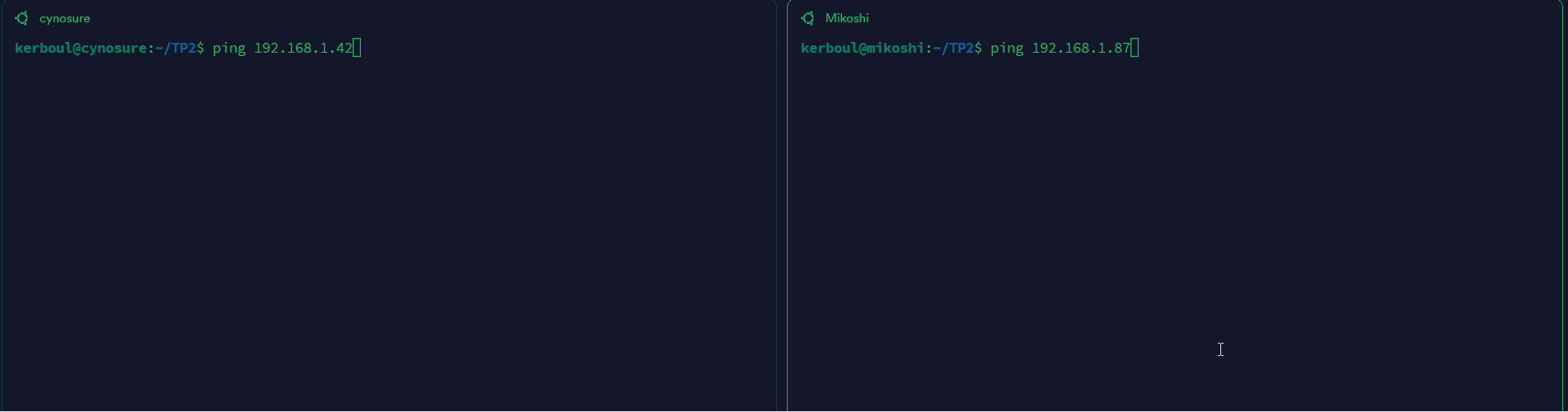

Ping :

---

Partie 2

Machine	Cynosure	Mikoshi
puit	./tsock -p 5667	./tsock -p 5668
source	./tsock -s 192.168.1.42 5668	./tsock -s 192.168.1.87 5667

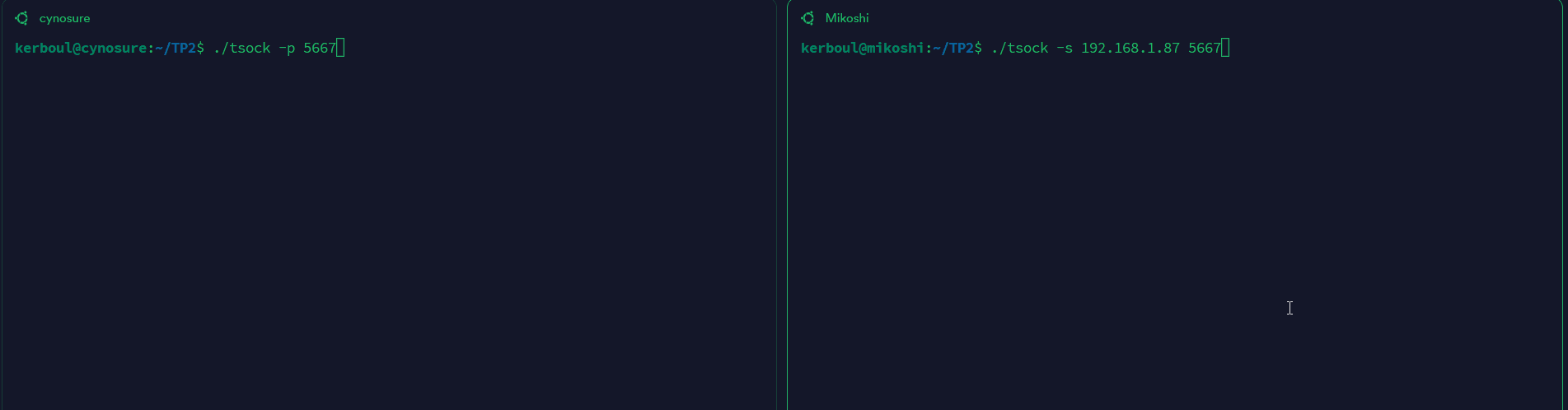

TCP :

UDP :

Exercice 1

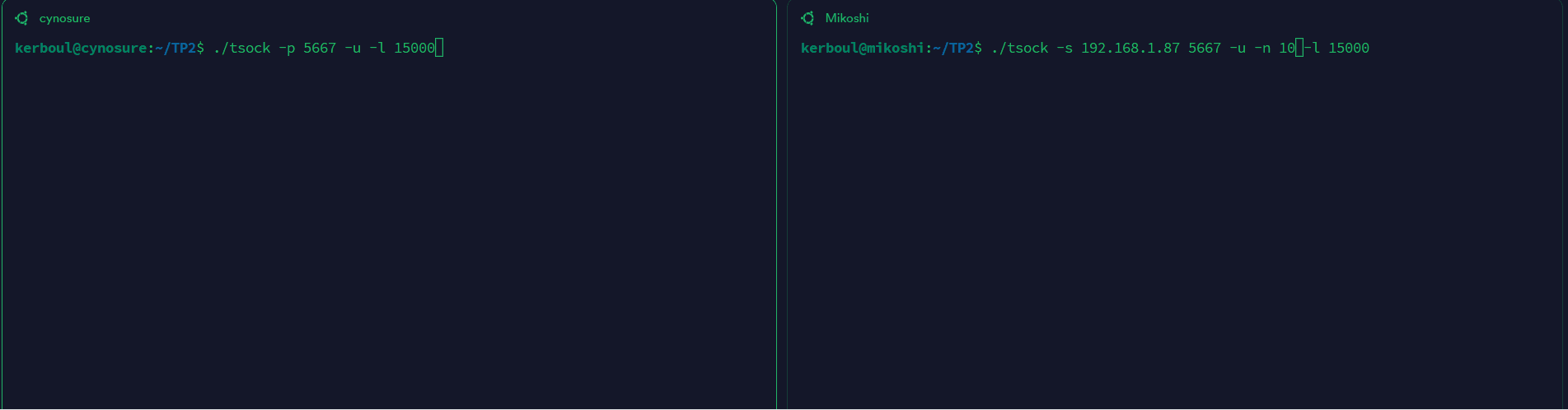

a) UDP :

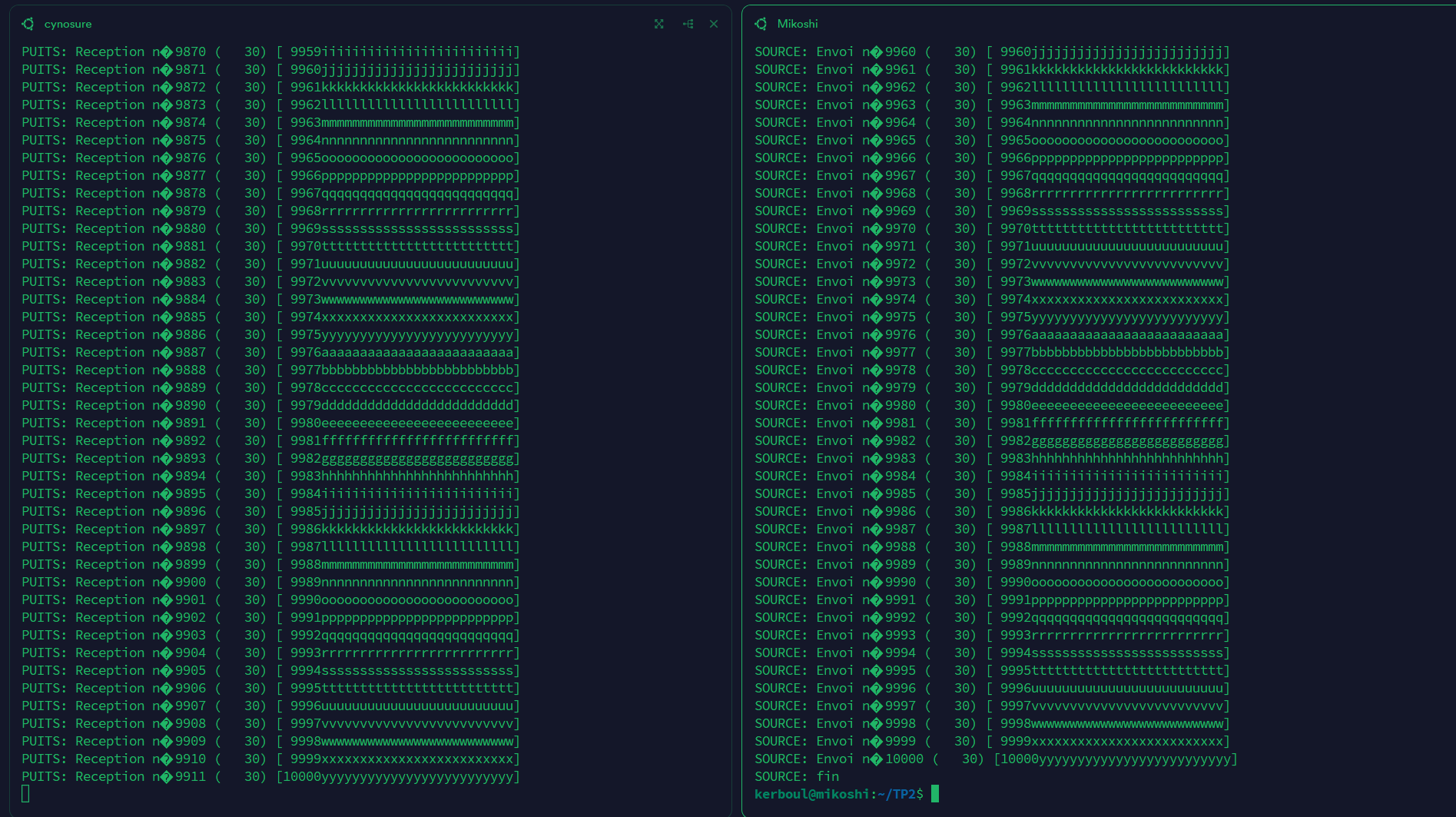

b) On constate des pertes avec UDP :

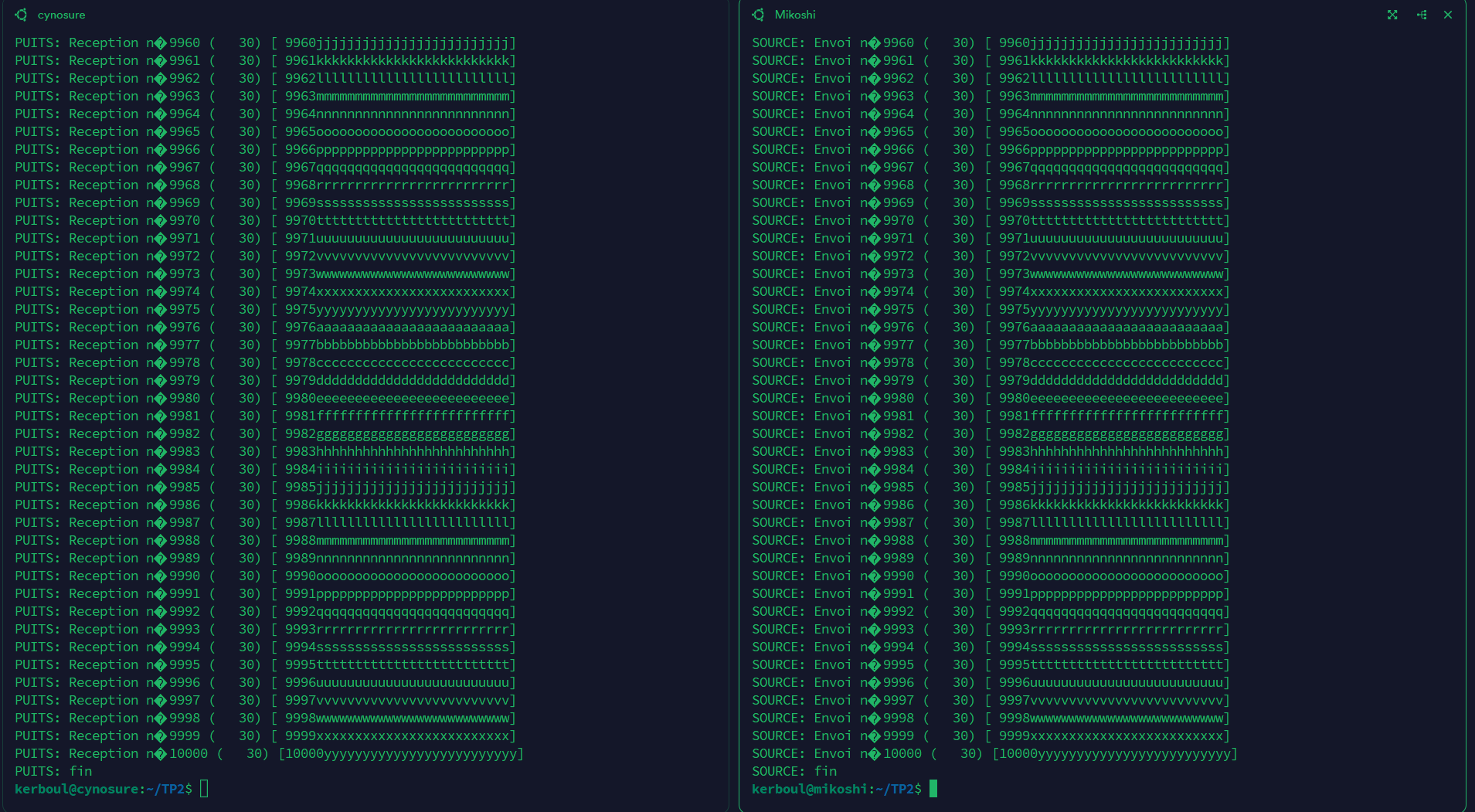

à l'inverse de TCP qui ne perd pas de packages :

c) L'expérience consiste à saturer la communication UDP

# Mikoshi
./tsock -s 192.168.1.87 5667 -u -n 10000 -l 15000
# Cynosure
./tsock -p 5667 -u -15000

Exercice 2

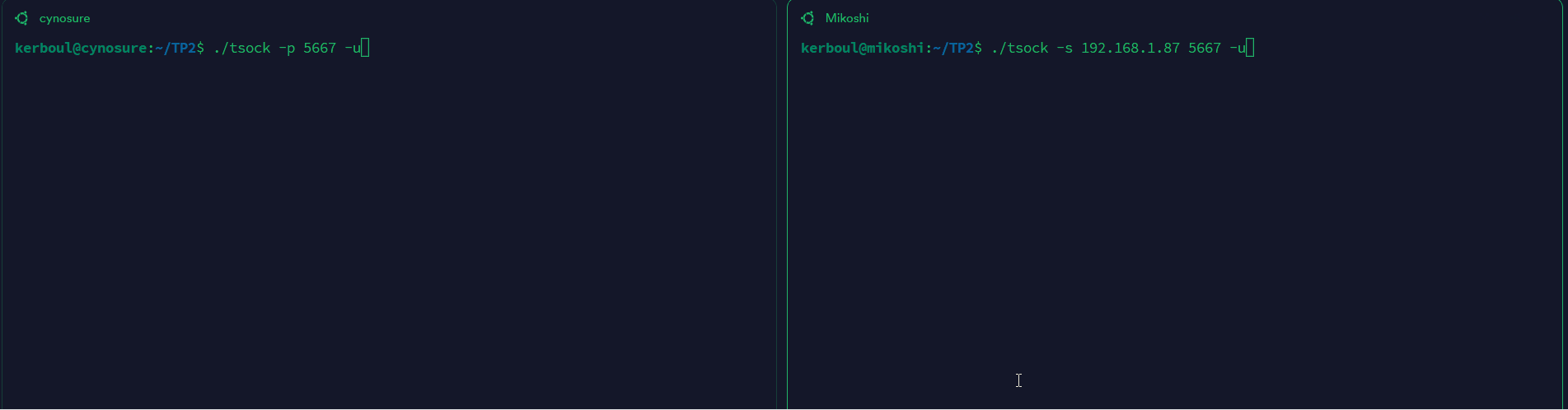

a) Avec UDP, on observe qu'aucun package part, mais pas d'erreur particulière :

alors qu'en TCP, on observe une erreur d'ouverture de flux :

b) UDP n'a jamais reçu les packages, mais n'a pas relevé d'erreurs. Ce n'est pas un comportement souhaitable, ni acceptable, car il ne permet pas de savoir si la communication a fonctionné.

Exercice 3

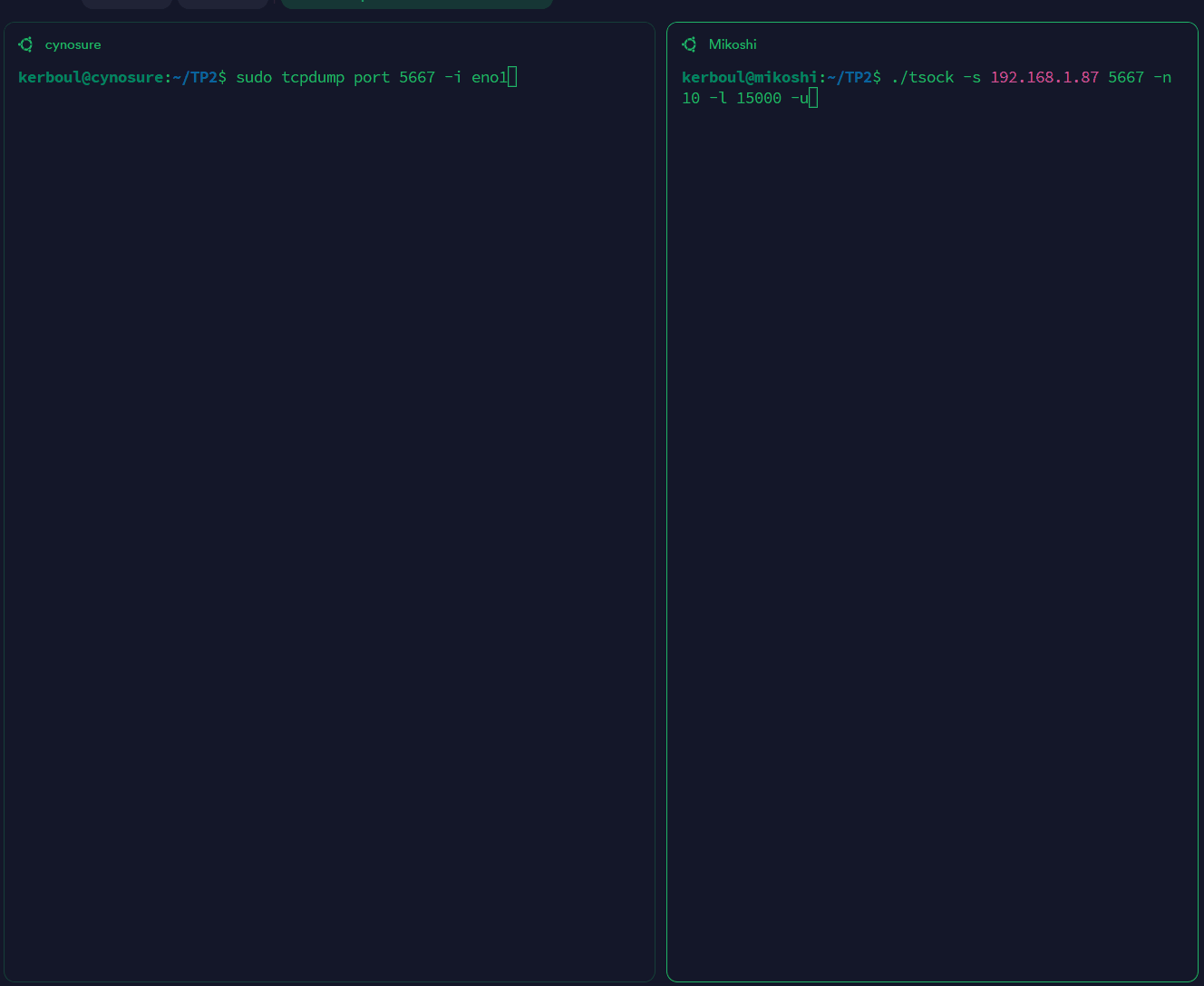

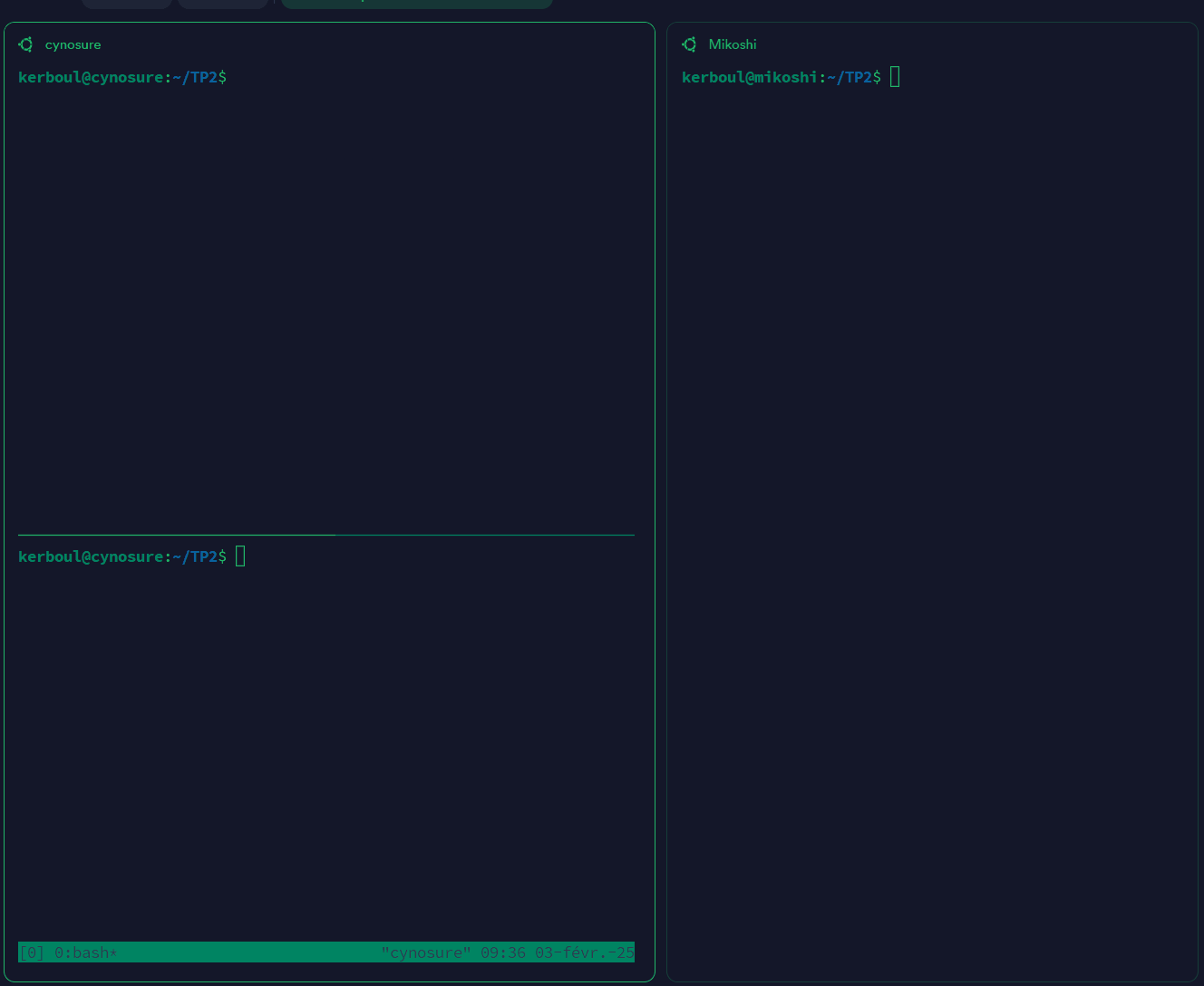

a) b) On peut voir le login avec TCP : Log ici :

09:37:59.556289 IP 192.168.1.42.53801 > cynosure.nsca: Flags [S], seq 3811600990, win 64240, options [mss 1460,sackOK,TS val 3088549141 ecr 0,nop,wscale 7], length 0
09:37:59.556392 IP cynosure.nsca > 192.168.1.42.53801: Flags [S.], seq 3556977975, ack 3811600991, win 65160, options [mss 1460,sackOK,TS val 3686256413 ecr 3088549141,nop,wscale 7], length 0
09:37:59.556664 IP 192.168.1.42.53801 > cynosure.nsca: Flags [.], ack 1, win 502, options [nop,nop,TS val 3088549142 ecr 3686256413], length 0
09:37:59.556757 IP 192.168.1.42.53801 > cynosure.nsca: Flags [P.], seq 1:31, ack 1, win 502, options [nop,nop,TS val 3088549142 ecr 3686256413], length 30
09:37:59.556779 IP cynosure.nsca > 192.168.1.42.53801: Flags [.], ack 31, win 502, options [nop,nop,TS val 3686256455 ecr 3088549142], length 0
09:37:59.556814 IP 192.168.1.42.53801 > cynosure.nsca: Flags [F.], seq 31, ack 1, win 502, options [nop,nop,TS val 3088549142 ecr 3686256413], length 0
09:37:59.556906 IP cynosure.nsca > 192.168.1.42.53801: Flags [F.], seq 1, ack 32, win 502, options [nop,nop,TS val 3686256455 ecr 3088549142], length 0
09:37:59.557156 IP 192.168.1.42.53801 > cynosure.nsca: Flags [.], ack 2, win 502, options [nop,nop,TS val 3088549142 ecr 3686256455], length 0

c)

Exercice 4

a,b,c,d) Pour TCP : (*) Les adresses MAC ne sont pas les mêmes, car nous avons effectué le TP sur des machines réelles dans le cluster physique d'Ethan.

Machine	Cynosure	Mikoshi
Adresse Mac	6c:4b:90:42:46:69 (*)	e8:6a:64:f3:0d:45 (*)
Adresse IP	192.168.1.42	cynosure.nsca (192.168.1.87)
UDP/TCP	(tos 0x0, ttl 64, id 43404, offset 0, flags [DF], proto TCP (6), length 60)	(tos 0x0, ttl 64, id 0, offset 0, flags [DF], proto TCP (6), length 40)
Port du Puit	52027	52027
Port de la source	52027	52027

Pour UDP :

Machine	Cynosure	Mikoshi
Adresse Mac	6c:4b:90:42:46:69 (*)	e8:6a:64:f3:0d:45 (*)
Adresse IP	192.168.1.42	cynosure.nsca (192.168.1.87)
UDP/TCP	(tos 0x0, ttl 64, id 26406, offset 0, flags [DF], proto UDP (17), length 38)	(tos 0x0, ttl 64, id 26406, offset 0, flags [DF], proto UDP (17), length 38)
Port du Puit	56368	5667
Port de la source	56368	56368

Exercice 5

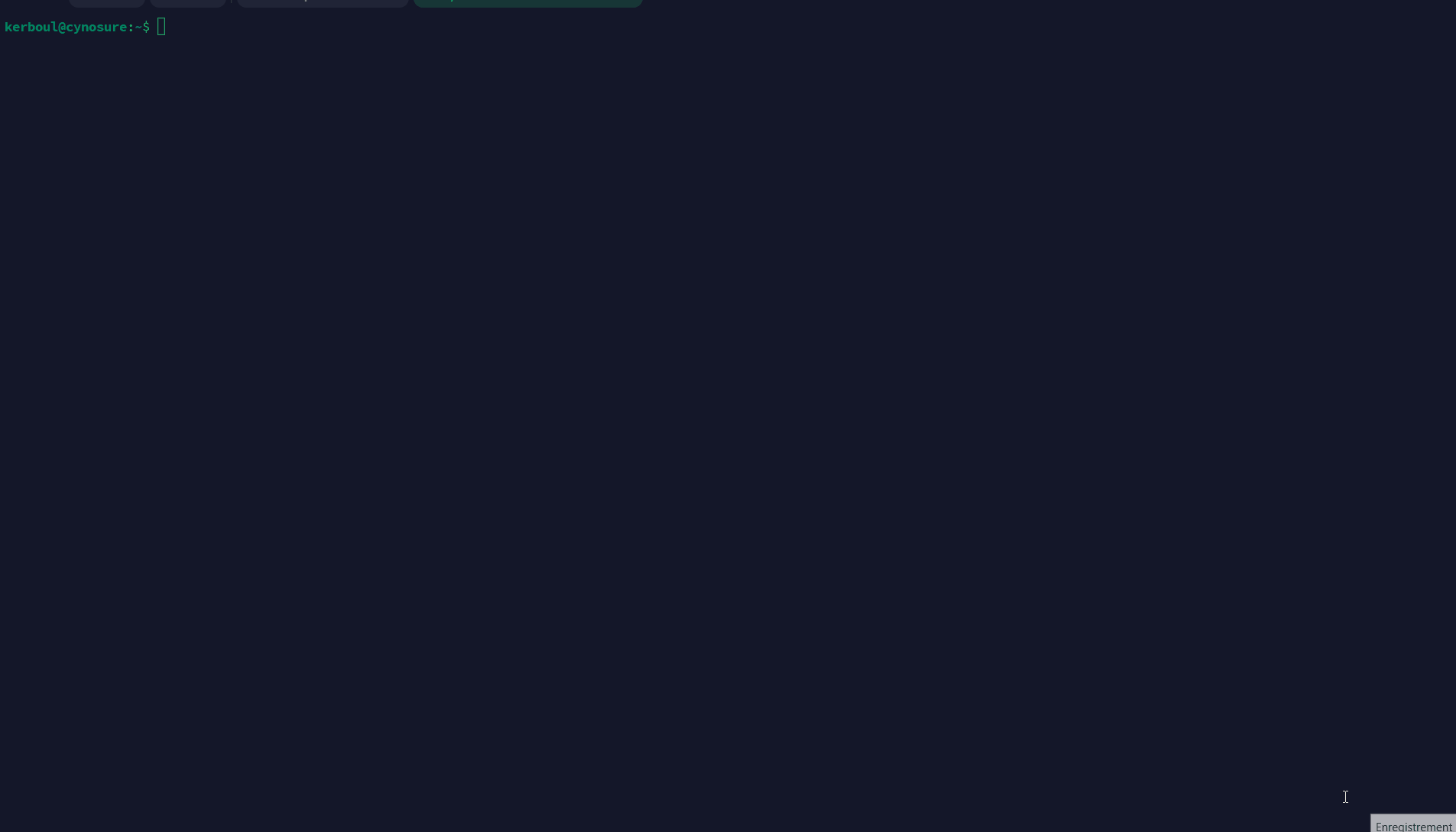

a) La diffusion Broadcast envoie une communication à tous les appareils du réseau.
b) Adresse de diffusion
